Positionierregler ISR 310/xx



Die Positionierregler der Typenreihe ISR-310/xx sind volldigitale Servoregler und können als Momenten-, Drehzahl- oder Lageregler mit integrierter Positioniersteuerung eingesetzt werden.

Die Parametrierung kann unter WINDOWS erfolgen.

Im Regler können komplette Positionierprofile abgelegt werden und von einer Steuerung oder über ein CAN-Interface abgerufen werden.

Netzteil und Bremschopper mit Bremswiderstand sind integriert.



 Die Versorgungsspannung beträgt

beim Servoregler ISR310/5  1x230V~ oder 310VDC
beim Servoregler ISR310/10  3x230V~ oder 310VDC



Leistungsmerkmale:

  • Kurze Zykluszeiten für den Strom-, Drehzahl- und Lageregler durch Verwendung eines High-Speed 32 Bit-RISC-Prozessors

  • Einsatz als Drehzahl- und Positionierregler mit Übernahme von CNC-Funktionen

  • Master-Slave-Betrieb mit elektronischem Getriebe

  • Hochgeschwindigkeitseingang für Applikationen mit "fliegender Säge"

  • geringer Platzbedarf durch kompakte Bauform und integrierte Zwischenkreisspannungserzeugung

  • optimale Maschinenausnutzung durch rotororientierte Stromregelung und sinusförmige Stromeinprägung

  • problemlose Vernetzung der Antriebe untereinander über den CANbus (optional) und/oder eine überlagerte Steuerung

  • zusätzliche serielle Schnittstelle zur direkten Ankopplung an den PC

  • Technologieschnittstelle mit 16 Bit-Bus-Interface für kundenspezifische Erweiterungsbau-gruppen

  • geringe Verlustleistung durch moderne MOSFET- und IGBT-Technologie

  • hohe Zuverlässigkeit durch moderne SMD Produktions- und Prüfverfahren

  • hohe Störsicherheit durch konsequente Potentialtrennung

  • integrierte Netz- und Motorfilter

  • umfassendes Sicherheitskonzept durch Hard- und Softwareschutzfunktionen

  • CE-Qualifikation nach EMV-Richtlinie 89/336/EWG

  • einfache Programmierung unter Windows

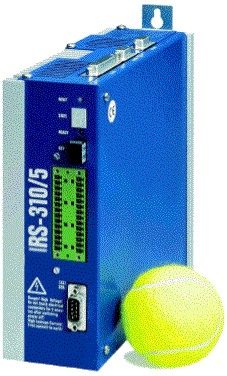

Positionierregler Elektronik



Technische Daten

IRS-310/5

IRS 310/10

Versorgungsspannung
Leistung

1 x 230 VAC oder 310 VDC

3 x 230 VAC oder 310 VDC

Logik

24 VDC (0,5 A)

24 VDC (0,5 A)

Nennstrom
INenn

5 Aeff

10 Aeff

Spitzenstrom
IMax

10 Aeff

20 Aeff

Nennleistung
(bei AC-Speisung)

1000 VA

2500 VA

Nennleistung
(bei DC-Speisung)

1500 VA

3000 VA

Abmessungen
(ohne Gegenstecker)
B x H x T mm

70 x 200 x 210

70 x 200 x 210

Geberauswertung
Standard

Resolver

Resolver

Optional

Sin Coder

Sin Coder

Schnittstellen
Standard

RS 232

RS 232

Optional

CAN - Bus /

Profibus

CAN - Bus /

Profibus

Handbuch:

PROD_310.PDF
